Osalise tühjenemise katseseadmed
Täisseeria osalise tühjenemise detektor kesk- ja kõrgpinge toiteseadmete isolatsiooni testimiseks ja kohapealseks kontrollimiseks
01
15+
Aastatepikkune teadus- ja arendustegevuse kogemus
02
6000+
Lõpetatud projektijuhtumid
03
CE/ISO
Täielikud ekspordisertifikaadid
04
98.5%
Projekti vastuvõtmise määr
-
![750kV osalise tühjenemise-vaba vahelduvvoolu taluvuspinge testimissüsteem]()
750kV osalise tühjenemise-vaba vahelduvvoolu taluvuspinge...Vähem kui 10 pC taustamüra. Garanteerib testi absoluutse täpsuse alla 750 kV, mis vastab standardile IEC 60270.. 1/Q võimsuse nõue. Alandab sisendvõimsust 1/30–1/50-ni; töötab otse standardsest 380 V -
![220 kV mahutiga PD-Vaba vahelduvvoolu resonantstestisüsteem]()
220 kV mahutiga PD-Vaba vahelduvvoolu resonantstestisüsteemSüsteemi ise-PD väiksem või võrdne 10 pC – taustmüra lahutamist pole vaja. Kiud{0}}optiline isolatsioon kõrgpinge poolel – vasturünnaku ülepinge ei kahjusta juhtkilpi. Jada/paralleelreaktori -
![Kõik-ühes-PD-tester tehase kvaliteedikontrolli jaoks|Pihuarvuti pingestatud-liini osalise tühjenemise detektor]()
Kõik-ühes-PD-tester tehase kvaliteedikontrolli jaoks|Pihu...Akutoitega-kõik-ühes-PD-tester tehase kvaliteedikontrolliks ja kohapealseks testimiseks.. Vastab täielikult standardile IEC 60270.. Otsene tehasehind koos ülemaailmse kohaletoimetamisega.. Küsi -
![Kaasaskantav mitme kanaliga osalise tühjenemise simulaator Pd-mõõturi kalibreerimiseks]()
Kaasaskantav mitme kanaliga osalise tühjenemise simulaato...Kõik-ühes-mitme kanaliga-väljund. Genereerib UHF-, HF-, TEV-, AE- ja mürasimulatsiooni signaale.. Ultra{0}}Kiire Vähem kui 300 ps või sellega võrdne tõusuaeg. Jäljendab täpselt -
![Mittekontaktne{0}}ultraheli osalise tühjenemise detektori kalibreerimissüsteem]()
Mittekontaktne{0}}ultraheli osalise tühjenemise detektori...🎯 100% automatiseeritud testimine|Käed vabad{1}}kalibreerimine. 📜 Tööstus{0}}standardile vastav|Audit-Valmidussõna aruanded. 🔧 6-ühes komplektne seade|Multifunktsionaalne kinnitamine -
![Kiire impulsi ja siinussignaali generaatoriga PD katsestend]()
Kiire impulsi ja siinussignaali generaatoriga PD katsestendÜhe-100% automaatne kalibreerimine. Täpne impulsi täpsus (väiksem või võrdne 5ns ülikiire{1}}tõusuga). Kahekordne-standardne valmisoleku ja kiirsõna aruanne -
![UHF osalise tühjenemise detektorite automaatne kalibreerimissüsteem]()
UHF osalise tühjenemise detektorite automaatne kalibreeri...1. 4GHz ribalaius ja 300 ps ülikiire impulss. 2. Ühekordne-juhtmestik ja täisautomaatika: integreeritud nutikas lülitusvõrk viib kõik standardsed valideerimisjärjestused lõpule ilma kaablite -
![Võtke ühendust akustilise emissiooni (AE) PD-detektori kalibreerimissüsteemiga]()
Võtke ühendust akustilise emissiooni (AE) PD-detektori ka...• Täisautomaatne kalibreerimine: ühe{0}}klõpsuga automaatne pühkimine ja testimine (20 kHz–200 kHz) GIS-i ja transformaatori PD-detektorite jaoks nutika tarkvarajuhtimise kaudu. Käsitsi arvutamine -
![Ultraheli osalise tühjenemise detektor]()
Ultraheli osalise tühjenemise detektor30 m mitte-kontakti tuvastamine reaalajas-liiniga. 20–150 kHz ultraheliriba, ümbritsev müra ei mõjuta. GPS-koordinaadid + lainekuju + automaatne foto-jälgitavate kontrollikirjete sidumine -
![Kõrgepingeseadmete osalise tühjenemise katseseade]()
Kõrgepingeseadmete osalise tühjenemise katseseade8 sõltumatut sünkroonset kanalit, 70% suurem masstestimise efektiivsus. Ultra-kõrge tundlikkus 0,01 pC, ±3% madal lineaarne viga, mis vastab kahele standardile. Mitmekihiline riist- ja tarkvara -
![Gaasi-isolatsiooniga paagi tüüp PD-vaba võimsuse sagedustester]()
Gaasi-isolatsiooniga paagi tüüp PD-vaba võimsuse sagedust...Meie MOEORW-WPi60 gaasi-isolatsiooniga testimissüsteem, mis on loodud GIS-i, kaablite ja HV komponentide jaoks, saavutab ülimadala-Vähem või võrdne 1Pc taustaosalise tühjenemisega täpse tuvastamise -

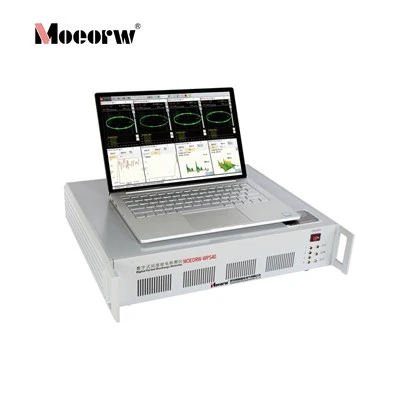

![4-kanaliline digitaalne osalise tühjenemise terviklik analüsaator]()
4-kanaliline digitaalne osalise tühjenemise terviklik ana...Toote tutvustus MOEORW{0}}WPS40 on kompaktne digitaalne osalise tühjenemise terviklik analüsaator, mida juhib kaugarvuti TCP/IP-võrgu kaudu. Seda kasutatakse spetsiaalselt
Mis on osaline tühjendamine (PD)
Osaline tühjenemine tähendab mitteläbilaadimist, mis on põhjustatud kõrgepingeseadmete isolatsioonidefektidest, sealhulgas tühimikud, praod, metallist pursked, niiskuse sissepääs ja pinna saastumine. Selline tühjenemine ei põhjusta isolatsiooni täielikku purunemist ja seade võib jääda lühiajaliseks kasutuseks. See on varjatud isolatsioonivigade tüüpiline sümptom.
Osalise tühjenemise ohud
Kuigi üksikute tühjendusimpulsside energia on madal ega põhjusta kohest seadmete riket, toimub isolatsiooni kumulatiivne lagunemine pidevalt:
1. Kõrge temperatuuri mõju ja eraldumisel tekkivad laetud osakesed põrkuvad otse isoleermaterjalile ja põhjustavad materjali karboniseerumist.
2. Ionisatsiooni teel moodustunud osoon ja lämmastikoksiidid avaldavad isolatsioonile keemilist korrosiooni ja soodustavad defektide laienemist.
3. Defektide järkjärguline halvenemine muudab osalise tühjenemise pidevaks rikkeks, põhjustades veelgi seadmete sähvatus- ja lühistõrkeid, mis võivad põhjustada elektrikatkestusi või isegi katastroofilisi seadmerikkeid.
Osaline tühjenemine on kõrgepinge isolatsiooni rikete peamine eelkäija.
Osalise tühjenemise (PD) testimise peamised eelised
Mittepurustav reaalajas ülevaatus
Elektrivarasid ei kahjustata. Toetage pinge all olevate seadmete kontrollimist ilma voolukatkestuseta, mida kasutatakse laialdaselt alajaama igapäevaseks kontrollimiseks.
Varjatud rikete varajane hoiatamine
Püüdke kinni nähtamatud isolatsioonidefektid ammu enne rikke ilmnemist, vältige ootamatuid väljalülitusõnnetusi.
Vähendage kasutus- ja hoolduskulusid
Pimeremondi, tarbetute varuosade lõikamise ja seisakuaja kadumise asemel tehke ennustuslikku hooldust.
Mitmemeetodiline tuvastamislahendus
Ultraheli, UHF, TEV, HFCT mitme anduri valikud, kohanduvad erinevate HV-seadmete ja keerulise häirekeskkonnaga.
Osalise tühjenemise testimise peamised eelised
Valige Testobjekti järgi
Toitekaabel:Valige oscillatory Wave OWTS tester kaabli PD testimiseks ja defekti asukoha määramiseks.
Lülitusseade / GIS:Ultraheli PD tester pluss TEV / UHF andurid reaalajas kontrollimiseks.
Trafo:Digitaalne PD-detektor mitme kanaliga täpseks spektrianalüüsiks.
Valige Tööstsenaariumi järgi
Kohapealne kontroll:Käeshoitav kaasaskantav PD-detektor kiireks kohapealseks uuringuks.
Tehase/labori test:Kõrge täpsusega digitaalne PD-detektor vastuvõtutesti jaoks.
Pikaajaline jälgimine:Interneti-põhine PD-seiresüsteem koos täiskomplekti anduritega.
Ultraheli osalise tühjenemise tester
Kontaktivaba ultraheli akustilise emissiooni PD tuvastamine. Sobib kohapealseks kontrollimiseks reaalajas. Jäädvustage osalise tühjenemisega genereeritud ultrahelisignaali, leidke lülitusseadmete, GIS-i, trafode ja õhuisolaatorite tühjendusallikas.
Peamised omadused:Pinge töötamine, kõrgepingekontakt puudub, tugev häiretevastane, käeshoitav kaasaskantav disain.
Digitaalne osalise tühjenemise detektor
Kõrge täpsusega digitaalne PD-mõõteriist kiire AD-proovivõtmisega. Toetage PRPD / PRPS spektrianalüüsi, mitme kanaliga sünkroonset hankimist. Laialdaselt kasutatav laboratoorsetes katsetes, tehase vastuvõtutestides ja alajaama kohapealses diagnostikas.
Peamised omadused:Digitaalne filtreerimine, mitme anduriga ühilduv, andmete salvestamine ja aruannete väljund.
Oscillatory Wave osalise tühjenemise tester (OWTS)
Summutatud võnkelaine PD testimissüsteem, mis on spetsiaalselt välja töötatud XLPE toitekaablite jaoks. Tehke MV/HV kaablite, kaabliühenduste ja kaabliklemmide mittepurustav osalise tühjenemise test ja defektide asukoht.
Peamised omadused:Kaablile orienteeritud lahendus, defektide positsioneerimine, vastab standarditele IEC 60060-3 ja IEC 60270.
Osalise tühjenemise andur
Täielik seeria PD-andurid kaasaskantavatele kontrollseadmetele ja pikaajalisele võrguseiresüsteemile. Toetage varuosade asendamiseks või projekti kohandamiseks eraldi tarnimist.
UHF osalise tühjenemise andur
TEV osalise tühjenemise andur
Ultraheli / AE akustilise emissiooni andur
HFCT kõrgsageduslik voolutrafo andur
Kõik-ühes seade kuue PD-kanali ja mitme parameetri tuvastamisega
AI-toega mobiilirakendus toetab ühe klõpsuga aruande väljundit
Reaalajas ekraan lihtsaks ja tõhusaks andmete analüüsiks
Ülikõrge tundlikkus＜0,01 pC tuvastamine, 100 MHz kiire diskreetimine
Lai test ühilduvus2-kanaliline, hõlmab 6pF-250μF mahtuvusvahemikku
Standardile vastav analüüsIEC & GB standard, PRPD/PRPS ja häiretevastane funktsioon
Mittepurustava kaabli testimine10–220 kV kaablite puhul 1% defekti asukoha täpsus
Suure jõudlusega väljundTipppinge 60kV, testkaabli pikkus max 5km
Tõhus põllutöö＜8 s laadimine, kaasaskantav kohapealseks kasutuselevõtuks ja diagnoosimiseks
Split-core vooluklambri paigaldamineKinnitage maandusliini külge, juhet pole vaja lahti ühendada.
Kõrge tundlikkusega PD tuvastamineTundlikkus ＜5 pC, jäädvustab nõrgad varajases staadiumis tühjenemise signaalid.
IP68 Vastupidavus karmile keskkonnale96-tunnine soolapihustuskindel, stabiilne pikaajaliseks välisseireks.
miks meid valida
Professionaalne HV tootja
Spetsialiseerunud kõrgepinge testimisinstrumentidele, rikkalik projektikogemus elektritööstuses kogu maailmas.
Täisvaliku PD lahendused
Katke kaasaskantav tester, OWTS-kaablisüsteem, võrguseire ja kõik toetavad PD-andurid.
Tugev häiretevastane jõudlus
Optimeeritud algoritm keeruka alajaama elektromagnetiliste häirete keskkonna jaoks.
Täielik müügijärgne teenindus
Kohandatud tugi, tehniline koolitus, testiaruanne ja 24-tunnine veebipõhine tehniline tugi.
KKK
K: Mis vahe on ultraheli PD testeril ja digitaalsel PD-detektoril?
V: Ultraheli PD tester keskendub kohapealsele reaalajas ultrahelisignaali asukoha määramisele. Digitaalne osalise tühjenemise detektor toetab mitme anduriga sisendit ja professionaalset PD-spektri analüüsi nii laboris kui ka välitingimustes.
K: Millal peaksin valima võnkelaine osalise tühjenemise testeri?
V: OWTS-i kasutatakse peamiselt mittepurustava osalise tühjenemise testimiseks ja XLPE toitekaablite defektide tuvastamiseks, mis sobib kaabli üleandmise vastuvõtmiseks ja vananemise hindamiseks.
K: Kas ma saan osta osalise tühjenemise andureid eraldi?
V: Jah. Tarnime individuaalseid UHF-, TEV-, AE- ja HFCT-PD-andureid varuosade asendamiseks ja kohandatud online-seireprojektideks.
Hiina ühe professionaalseima osalise tühjenemise katseseadmete tootjana on meil kvaliteetsed tooted ja hea hind. Võite olla kindel, et ostate siit kvaliteetseid osalise tühjendamise katseseadmeid ja saate meie tehasest hinnapakkumise. Kohandatud tellimused on teretulnud.
