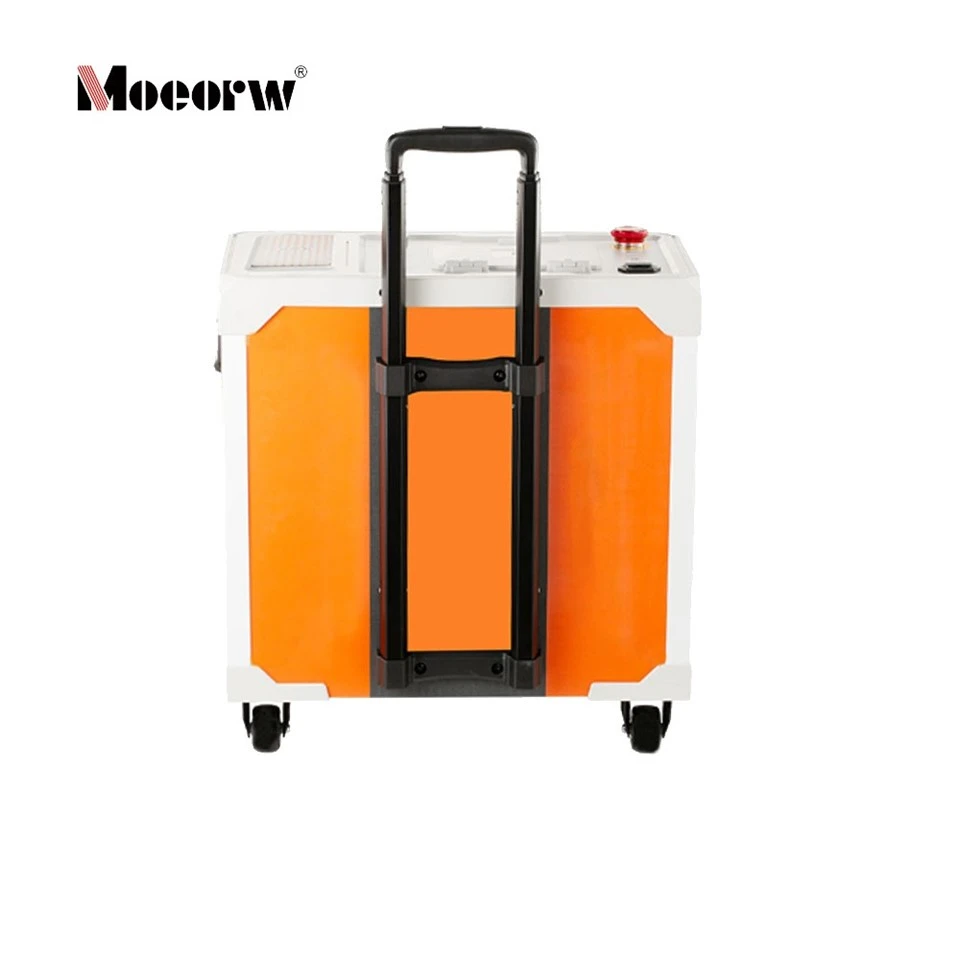

TheMOEORW-W926 on kõik-ühes-kõrgepinge-signaali generaator, mis on loodud toitekaabli rikete tuvastamiseks. See integreerib pinge tõstmise ja tühjenemise juhtmoodulid kompaktsesse lauaarvutisse. Seade genereerib kõrge-pingeimpulsse, et purustada vigaste kaablite tühjenduspunktid. Kui see on ühendatud kaabli veaotsijate ja täppistesteritega, võimaldab see täpselt mõõta rikkekaugust ja täpselt määrata kaabli rikkepunktid. Lihtsustatud juhtmestiku, standardiseeritud tööprotseduuride, usaldusväärse ohutuskaitse, väikese jalajälje ja kerge kaaluga seade kohandub mitmesuguste kohapealsete toitekatsetuskeskkondadega.

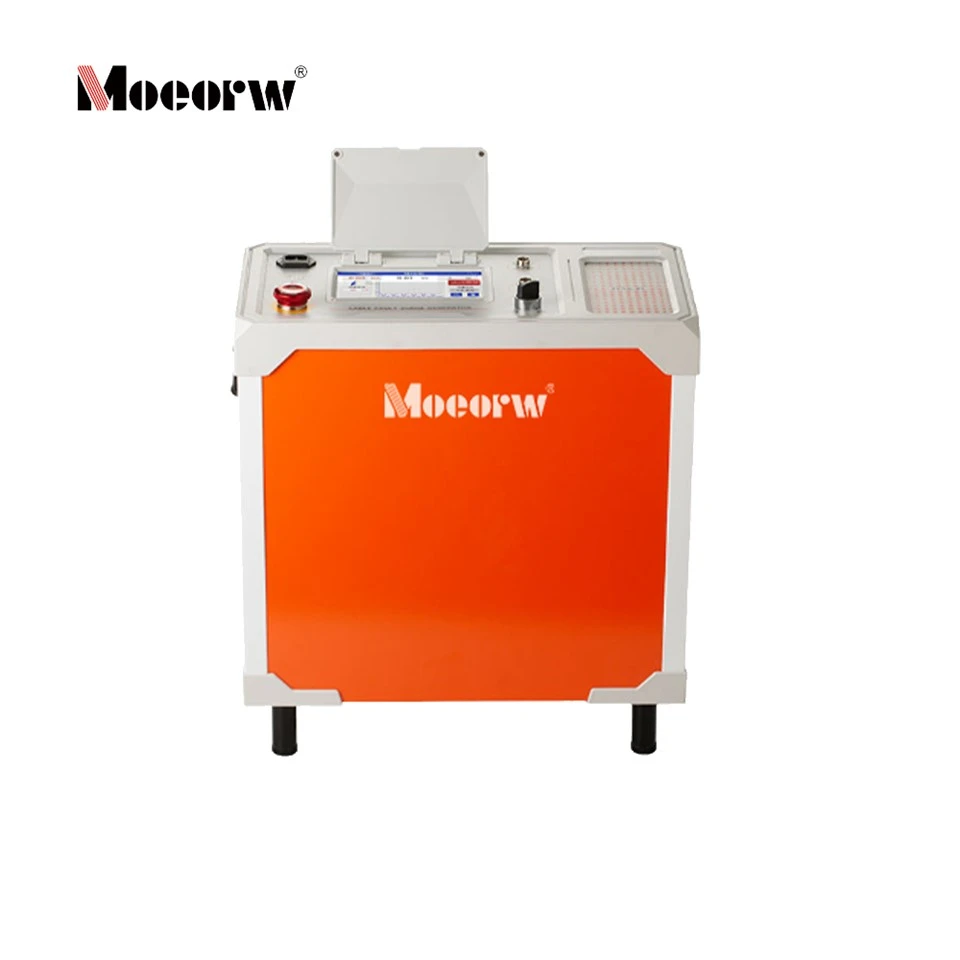

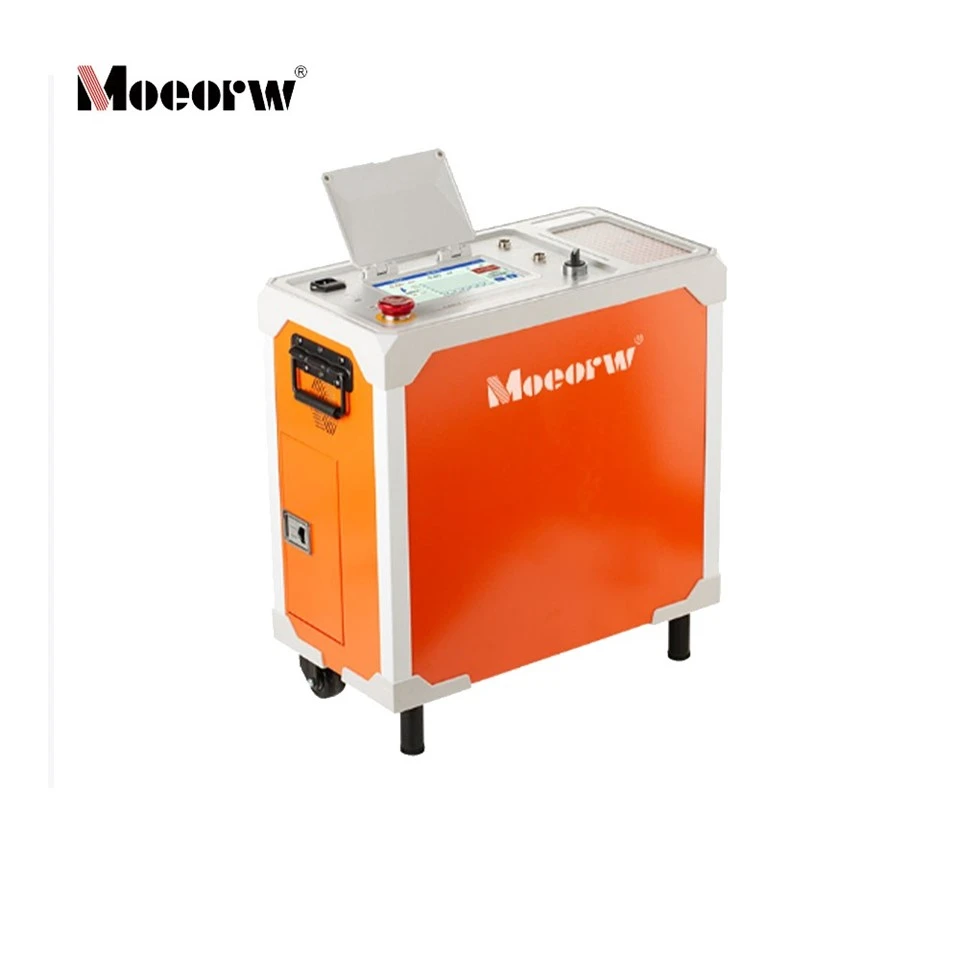

See lauaarvuti seade on varustatud täielike funktsionaalsete liideste ja inimese{0}}masina interaktsiooni paneeliga ning kõik komponendid vastavad tööstusohutuse disaini standarditele.

1. Toitepesa: Liides 220 V vahelduvvoolu toiteallika sisendile.

2. Sideport: spetsiaalne port seadme püsivara ja tarkvara värskenduste jaoks.

3. Hädaseiskamislüliti: aktiveerige voolu avarii katkestamiseks-ebatavalistes töötingimustes. Lüliti vabastab salvestatud siseenergia pärast vajutamist. Enne seadme taaskäivitamist keerake seda lukust vabastamiseks päripäeva.

4. Toite sisse/välja nupp: Pealüliti seadme sisse- ja väljalülitamiseks.

5. Sisemine käivitus-UPS-i laadimisport: spetsiaalne liides sisseehitatud{0}}käivitus-UPS-i mooduli laadimiseks.

6. Värviline LCD-ekraan: Reaalajas kuva -pinge lainekujud, voolu lainekujud, tegelikud pinge väärtused, vooluväärtused, kõrge-pinge väljundrežiimid ja käivitus-UPSi järelejäänud võimsus.

7. Kaitsev maapealne terminal: jõustatud ühendus maandusega, et tagada kasutaja ohutus.

8. Kõrge{0}}pinge väljundklemm: väljundport kõrgepinge{0}}testikaablite jaoks.

9. Kõrge{0}}pinge maandusterminal: maandusklemm sobitatud kõrgepinge{0}}väljundahelaga.

Märkused struktuuri kasutamise kohta: sisseehitatud{0}}käivitus-UPS on mõeldud ainult seadme hetkeliseks käivitamiseks ja ei saa olla pideva töö esmase toiteallikana.

4.1 Riistvara ja konstruktsioonikujundus

Kasutab integreeritud konstruktsiooni, mis ühendab pinge suurendamise ja tühjenemise juhtimisahelad, välistades vajaduse täiendavate jagatud komponentide järele. Töölaua paigutus optimeerib ruumikasutust ning hõlbustab transporti ja kasutuselevõttu. Sõltumatu UPS-i laadimisliides, sideport ja kõrgepingeklemmid on vooluahela häirete vältimiseks mõistlikult eraldatud. Mehaaniline hädaseiskamislüliti ja mitme-punkti maandusstruktuur on konfigureeritud mitme-kihilise ohutuskaitse loomiseks.

4.2 Põhijõudlus

Toetab kolme peavoolu tühjenemise alam{0}}režiimi, et täita erinevaid kaabli rikete testimise nõudeid. Värviline LCD-ekraan esitab sünkroonselt elektrilisi parameetreid ja lainekuju kõveraid, võimaldades operaatoritel intuitiivselt hinnata, kas kaabli rikkepunkt on katki. Reguleeritav väljundpinge tagab kohandatavuse erineva pingetaseme ja rikketüübiga kaablitega. Laia reguleeritava intervalliga perioodiline tühjendusfunktsioon parandab pika-kaugusega kaablitõrgete testimise järjepidevust.

4.3 Praktiline rakendusväärtus

Lihtsad juhtmestiku reeglid vähendavad{0}}kohapealset ettevalmistusaega. Automaatne ohutu tühjendamise funktsioon välistab käsitsi tühjendamise ja vähendab tööriske. Mitmed valikulised funktsionaalrežiimid laiendavad rakenduste stsenaariume, hõlmates tavapärase kaabli rikete testimise, väliskesta rikete lokaliseerimise ja kaare peegelduse ulatuse. Valikuline liitiumaku moodul võimaldab toitevaba -väljatestimist piirkondades, kus puudub juurdepääs vooluvõrgule.

Seade muudab sisendelektrienergia sisemise pingevõimendusahela kaudu juhitavateks kõrge{0}}pingesignaalideks. Kõrgepingeimpulsid edastatakse vigastele kaablitele kõrge-pinge väljundklemmi kaudu, et käivitada rike ja tühjenemine rikkekohtades. Vastavad testimisseadmed püüavad tühjendussignaalid, et lõpetada rikkekauguse mõõtmine ja tuvastamine. Saadaval on kolm põhilist töörežiimi:

1. Impulsi tühjenemise režiim: tavarežiim üldiseks kaabli rikete testimiseks. Ühendage kõrge-pinge väljund vigase faasiga, kõrge-pinge maandus kaablisoomuse või muude vigaste faasidega ja kaitsemaandus maandusega. See on rakendatav enamiku toitekaabli rikete tuvastamise ülesannete jaoks.

2. Elektromagnetkiirguse režiim (valikuline): Sobitatud kaabli rikete täppispunkti testeritega. Ühendage kõrge-pinge väljund kaabli väliskestaga ja nii kõrge-pinge maandus kui ka kaitsemaandus maandusega. See režiim on mõeldud väliskesta rikke lokaliseerimiseks.

3. Kaare peegeldusrežiim (valikuline): Teeb koostööd kaare peegelduskauguse mõõtmise süsteemide ja kaabli veaotsijatega. See kasutab tugiseadmetega ühendamiseks varjestatud signaaliliine ja seda kasutatakse ülitäpse{1}}kaabli rikkevahemiku korral.

• Tõrgete tuvastamine ja kauguse mõõtmine igat tüüpi toitekaablite puhul · Maa-aluste kaablite rikkepunktide täpne määramine · Toitekaabli väliskesta rikete lokaliseerimine (valikuline funktsioon) · Kõrge{0}}täpse vahemiku määramine, mis põhineb kaare peegeldustehnoloogial (valikuline funktsioon) · Elektrijaotusruumide, tunnelite, kaevanduste ja kaugtoiterajatiste kohapealne -testimine

• MOEORW põhiseade

1. Seadmeid haldavad ja kasutavad selleks ettenähtud töötajad. Pärast kasutamist puhastage seadme pind ja keerake kõik testkaablid enne ladustamist korralikult kokku.

2. Liitiumaku-toitega konfiguratsioonide puhul: laadige aku enne pikaajalist-hoidmist täielikult täis. Aku jõudluse halvenemise vältimiseks laadige seadet jõudeoleku ajal iga 3–6 kuu järel.

3. Kui laadite sisemise käivitus-UPS-i välise laadija kaudu,ärge tehke pinge suurendamise toiminguid. Ühendage väline laadija lahti, kui indikaatortuli läheb enne tavapärast kasutamist roheliseks.

4. Kontrollige regulaarselt kõiki juhtmeklemme ja maanduspunkte, et tagada usaldusväärne ühendus ja vältida halva kontakti{1}}indutseeritud tühjenemist.
