Juhtmeta kõrgepinge faasidetektor
Toote ülevaade

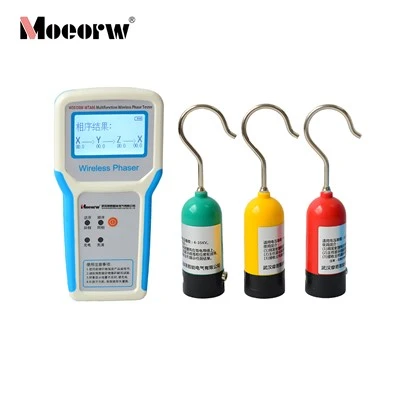

Traadita kõrgepinge faasidetektor MOEORW-WTA60 on mõeldud faaside kontrollimiseks kõrgepingeliinide võrguühenduse ja ahelaga ühendamise ajal. See toetab pinge all töötamist vahelduvvooluahelates vahemikus 220 V kuni 220 kV ja integreerib kõrge -pingepinge tuvastamise funktsiooni. Võttes kasutusele juhtmevaba andmeedastustehnoloogia, kõrvaldab seade juhtmega faasidetektorite puudused, tagades kõrge ohutuse ja mugava töö. Seda saab täiendada, et toetada kaugfaasituvastust. Süsteem koosneb kahest saatjast ja ühest peamisest vastuvõtjaplokist. Saatjad tuvastavad reaalajas liini oleku, faasiasendi ja elektriliinide sageduse, seejärel edastavad mõõdetud andmed raadiosignaalide kaudu põhivastuvõtjasse. Põhivastuvõtja arvutab kahe liini vahelise faasierinevuse ja otsustab automaatselt, kas liinid on-faasis või väljas{13}}faasis{14}}.
Tööpõhimõte
Kaks saatjat koguvad reaalajas vastavate elektriliinide faasi- ja sagedusandmeid ning edastavad signaale juhtmevabalt põhiseadmesse. Peamine vastuvõtja analüüsib kahe signaalirühma vahelist faasierinevust ja väljastab faasis oleva-faasi või-välise-faasi hinnangutulemused. Iga saatja on samuti võimeline iseseisvalt tuvastama pinge all olevaid kõrgepingeliine.
Tehnilised andmed
| Üksus | Parameeter |
| Faasierinevuse täpsus | Vähem kui 5 kraadi või sellega võrdne |
| Sageduse täpsus | ±0,1 Hz |
| Pingevahemiku mõõtmine | 220V ~ 220kV |
| Maksimaalne traadita edastuskaugus (vaatejoon) | 100 m |
| Lekkevool (kõrgepinge mõõtmine) | ＜ 10 μA |
| Töövõimsuse tarbimine (saatja) | ＜ 0.1 W |
| Töövõimsuse tarbimine (peamine vastuvõtja) | ＜ 0.3 W |
| Põhiseadme aku mahutavus | 2500 mAh (taaslaetav liitiumaku, eemaldatav) |
| Saatja aku mahutavus | 450 mAh (taaslaetav liitiumaku, eemaldatav) |
| Automaatse{0}}väljalülitusaeg | 30 minutit (operatsioonita) |
| Töötemperatuur | -35 kraadi ~ +45 kraadi |
| Säilitustemperatuur | -40 kraadi ~ +55 kraadi |
| Suhteline õhuniiskus (töötamine ja hoiustamine) | Vähem kui 95% suhteline õhuniiskus või sellega võrdne |
| Üldine kaal | Umbes . 5 kg |
| Toote mõõtmed (pakett) | 710 mm × 260 mm × 110 mm |
Peamised omadused
1) Riistvara ja konstruktsioonikujundusVarustatud spetsiaalsete teleskoopiliste isolatsioonivarrastega (standard 3 m) kõrge{1}}pingega töötamiseks. Kõik saatjad ja peamine vastuvõtja kasutavad eemaldatavaid laetavaid liitiumakusid, et neid oleks lihtne vahetada ja hooldada. Seade on varustatud indikaatortulede, helisignaali ja füüsiliste nuppudega režiimide vahetamiseks ja toite juhtimiseks.
2) Jõudluse eelisedSisseehitatud{0}}hääljuhiste süsteem mõõtmistulemuste ja toimingutetappide teatamiseks. Ekraan näitab sünkroonselt faasierinevust, sagedust, vektordiagrammi ja faasiotsuse tulemusi. Madala energiatarbimisega disain tagab pika-tööaja välitingimustes.
3) Rakenduse väärtusSobib kohapeal{0}}faasituvastuseks mitmel pingetasemel. Juhtmeta struktuur isoleerib operaatorid kõrge-pingeahelatest, et parandada tööohutust. See toetab lähi-faasituvastust ja seda saab täiendada, et realiseerida kaugfaasituvastuse funktsioone.
4) Rakendusala
- 220 V–220 kV vahelduvvoolu ülekandeliinide võrguühenduse ja ahelaga ühendamise faasikontroll · Kõrge-pingeahelate ja sekundaarsete külgahelate pingestatud liinide kontroll · Jaotusseadmete kapi induktsioonvõimsuse võtmise punktide faasimõõtmine · Elektrijaotussüsteemide faasijärjestuse kontroll
Erinevate pingetasemete kasutusjuhised
1. 6kV ~ 220kV liinid: Ühendage saatjad 3 m isolatsioonivarrastega, riputage või lähenege saatjatele mõõtmiseks kõrgepingeliinidele.
2. 6kV ~ 10kV isoleeritud õhukaablid: Võtke saatja konksuga ühendust liini isolatsioonikihiga ja maandage saatja laadimispordi kaudu.
3. Elektrivoolu indikaatoriga lülitusseade: Ühendage vooluindikaatori testimispunkt spetsiaalsete testjuhtmetega saatjaga ja maandage saatja.
4. 220V / 380V madalpingeliinid: Kontakt pingestatud liinid saatja konksuga; maandage saatja või hoidke töötamiseks otse saatja sabast.
Standardtarvikud
· 2 × saatjat · 1 × peavastuvõtja · 2 × 3 m isolatsioonivardad · sobituvad testjuhtmed, maandusjuhtmed · laadijad, kasutusjuhend
Hooldus ja igapäevane hooldus
1. Enne pikaajalist-hoidmist laadige akud täielikult täis.
2. Hoidke seadmeid kuivas, puhtas ja madala temperatuuriga keskkonnas; vältige niisket, kõrget{2}}temperatuuri ja tolmuseid tingimusi.
3. Enne esmakordset kasutamist tehke isolatsioonivarraste vastupidavuse pingetest ja korra aastas korraline pingekindluse kontroll.
Veaotsing
| Ülevaatus üksus | Tavaline olek | Ebanormaalne nähtus | Lahendus |
| Talub isolatsioonivarda pinget | Lekkevool ＜ 10 μA | Lekkevool ＞ 10 μA | Vahetage isoleervarras |
| Saatja ja põhiseadme funktsioon | Saatja töötab normaalselt; põhiseade kuvab saatja andmeid | Saatja ei käivitu | laadige saatja uuesti; vea püsimisel tagastage tehasesse remonti |
| Saatja töötab, kuid põhiseade ei saa signaali | Kontrollige mõlemat seadet; saata tagasi tehasesse hoolduseks |
Täitevstandardid
GB13398-92, GB311.1-311.6-8, 3DL408-91, DL/T971-2005
KKK
K: Faasierinevuse väärtus ringleb mõõtmise ajal 0 kraadist 360 kraadini. Mis on põhjus?
V: Kahe mõõdetud joone sagedused on ebaühtlased. Otse võrguga ühendamine ei ole lubatud. Esmalt sünkroonige sagedus ja faas sünkroniseerimisseadmete kaudu.
K: Kas standardset 3 m isolatsioonivarda saab kasutada üle 220 kV pingega liinide jaoks?
V: Ei. Ohutuseeskirjade kohaselt kasutage üle 3 m pikkuseid isoleervardaid, kui pinge on üle 220 kV.
K: Miks kuvab põhiseade kahte saatjat, kui enesekontrolli ajal on ühendatud ainult üks?
V: See on normaalne nähtus, kui seadmete vaheline kaugus on alla 0,2 m, mis ei mõjuta formaalset mõõtmist.
