Aku taseme salvestamise analüsaator

Toote tutvustus

Power Record Analyzer on kaasaskantav seade, mis põhineb tööstuslikul pihuseadmel. See integreerib andmete hankimise, töötlemise, edastamise, salvestamise ja analüüsi funktsioonid ühte üksusesse, kasutades riist- ja tarkvaraarhitektuuri, millel on suure jõudlusega DSP, ülitäpne ADC kiip ja manustatud operatsioonisüsteem.

DSP kogumiskiip teostab andmete kogumist ja arvutamist, võimaldades täielikku digitaalset analoogsignaali filtreerimist. Valitavad on paindlikud diskreetimissagedused 10K/s, 20K/s, 50K/s ja 100K/s, mis hõlbustavad lainekuju salvestamist ja mööduvate elektriliste signaalide analüüsi.

Kasutades täiustatud tööstuslikku juhtimistuuma koos manustatud operatsioonisüsteemiga, saavad kasutajad mugavalt teha andmesalvestus-, varundus-, analüüsi- ja väljundtoiminguid.

Toiteandmete salvestaja ja analüsaator on intelligentne seade, mis integreerib rikete salvestamise ja generaatori omaduste testimise funktsioonid. Selle kompaktne suurus, võimsad võimalused, laialdane rakendatavus ja paindlik konfiguratsioon muudavad selle kasutajate seas väga eelistatuks. Olulise praktilise tööriistana energeetikaspetsialistidele aitab see oluliselt kaasa elektritööstuse tootmise ja tehnoloogia edendamisele.

Toote parameeter (spetsifikatsioon)

Seadme spetsifikatsioonid

nimi	Tehnilised andmed
šassii	Kaasaskantav tööstuslik juhtšassii
operatsioonisüsteem	Manustatud Windows XP
Ekraan	15,6" LCD ekraan Eraldusvõime: 1366×768
ladustamine	120 GB pooljuhtketas
liides	1 LAN-port 2 USB porti
Klaviatuur ja hiir	88-klahviline klaviatuur, puuteplaat
töötav toiteallikas	AC85-260V 50Hz±0,5Hz DC110-370V
Šassii mõõtmed (laius × sügavus × kõrgus)	407307150 (mm)
Instrumendi kaal	10 kg

Kanali tehnilised andmed

16-kanaliline analoogfunktsioonid

Kanali isolatsioon talub pinget 1500VDC
A/D eraldusvõime	16-bitine
RMS täpsus	0.2%
Analoogne diskreetimissagedus	Valitav 10K/s, 20K/s, 50K/s, 100K/s

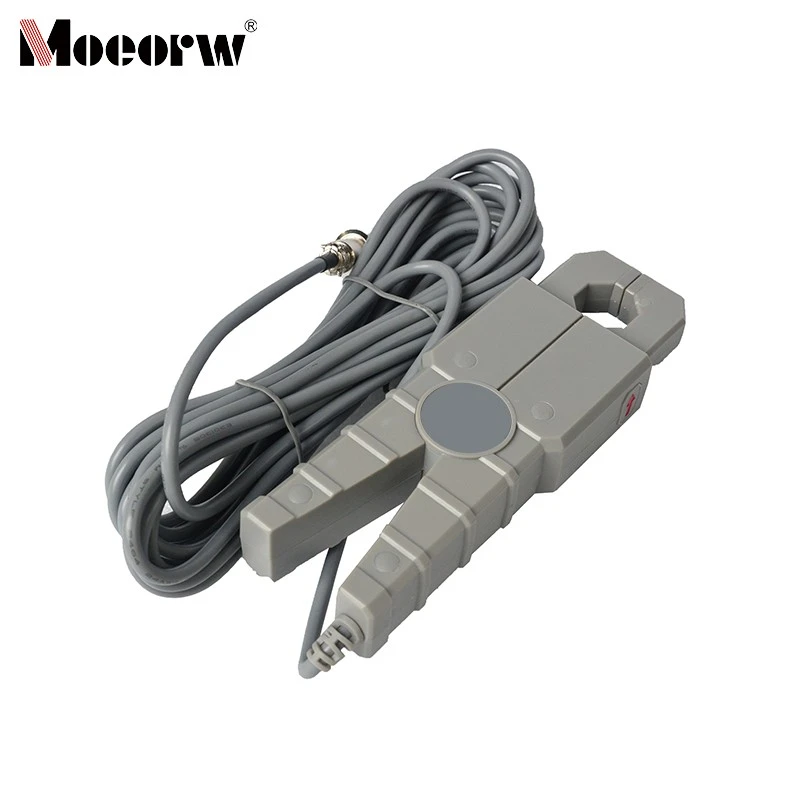

Kokku on 8 analoogsignaalitöötlusmoodulit, millest igaüks koosneb 2 analoogkanalist, mis on konfigureeritud järgmiselt	Vahelduvpinge 150V, 3-kanaliline sisetakistus > 80kΩ Vahelduvvoolu klamber, AC10A, 3 -kanal, sisetakistus < 0,1Ω Vahelduvvool 10A, 2 -kanali sisetakistus < 0,1Ω Vahelduvpinge 500V, 3-kanaliline sisetakistus > 80kΩ Vahelduvvoolu klamber, AC100A, 1 -kanali sisetakistus < 0,1 Ω Alalispinge ±2000V, ühe kanali sisetakistus > 1MΩ Alalispinge ±32V, ühe kanali sisetakistus > 15kΩ pinge ±100mV; ühe kanali sisetakistus > 8 kΩ Alalisvool 4-20mA, 1 kanali sisetakistus 120Ω

16-kanalilise lüliti sisendomadused

Lüliti sündmuse eraldusvõime: 0,1 ms
Standardkonfiguratsioon: 8 passiivset sõlme ja 8 aktiivset sõlme (aktiivsete sõlmede väline pinge: DC24V-220V).

Vea käivitamise{0}}meetod

Analoogkogused: mutatsioon, liigne kogus, ala-kogus
Lülituskogus: nihe (suletud, avatud)

Toote omadused ja rakendus

1. Rikete registreerimine: Jälgib ühendatud seadmete tööparameetreid, salvestab andmeid rikete ajal ja teostab rikete andmete analüüsi;

2. Reaalajas jälgimine-: kuvab analoog- ja digitaalkoguseid reaalajas;

3. Arvutatud kogused: mõõdab aktiivvõimsust, reaktiivvõimsust, sagedust, positiivset-jada, negatiivset-jada, null-jada, vektorite summat (erinevust) ja faasinurka koos arvutatud väärtuste reaalajas kuvamisega-;

4. Põhjalik generaatori elektrilise käivitamise-testimine: teostab generaatori karakteristikute teste, sealhulgas tühi-koormustestid,-lühisetestid, tühi-koormus- ja koormustestid peaergutuse jaoks; ergastustestid, nagu null-pingetõusu testid, de-ergastuse testid ja 10% astme testid; testide sünkroniseerimine; ja muud kasutaja-määratud testid.

Tootmise üksikasjad

Seda seadet saab kasutada kriitiliste seadmete võrguseireks elektrisüsteemides või muudes tööstusharudes; see võib olla ka kaasaskantav seade erinevate tööstusseadmete rikete registreerimiseks ja analüüsimiseks; või kasutada oma andmetöötlus- ja arvutusvõimalusi andmeallikana, et pakkuda reaalajas andmeid teistele süsteemidele.

Ettevõtte kvalifikatsioonid

KKK

1)Mis tüüpi on MOEORW-W7106P toiteandmete logija ja analüsaator?

Vastus: MOEORW{0}}W7106P Power Data Logger ja Analyzer kasutab kaasaskantavat tööstuslikku juhtraami. Sellel on kompaktne suurus ja kaasaskantavus, mis muudab selle sobilikuks mobiilsete stsenaariumide jaoks, nagu -kohapealsed toitetoimingud. Selle šassii mõõtmed (L × S × K) on 407 × 307 × 150 mm ja seade kaalub 10 kg.

2) Milliseid toiteallikaid MOEORW-W7106P Power Data Logger ja Analyzer toetab?

Vastus: MOEORW-W7106P Power Data Logger ja Analyzer toetab nii vahelduv- kui alalisvooluallikaid. Vahelduvvoolutoite spetsifikatsioon on AC 85–260 V, 50 Hz ± 0,5 Hz, samas kui alalisvoolu võimsuse spetsifikatsioon on DC 110–370 V, mis vastab erinevatele stsenaariumidele erinevatele toiteallika nõuetele.

3) Mis tüüpi sõlmed sisalduvad MOEORW-W7106P toiteandmete logija ja analüsaatori digitaalsete sisendkanalite standardkonfiguratsioonis?

Vastus: MOEORW-7106P Power Data Loggeri ja Analyzeri 16 digitaalse sisendkanali standardkonfiguratsioon koosneb 8 passiivsest sõlmest ja 8 aktiivsest sõlmest. Aktiivsed sõlmed toetavad välist pingevahemikku DC24V–220V, mille digitaalse sündmuse eraldusvõime on kuni 0,1 ms, võimaldades digitaalsisendi olekumuutuste täpset jäädvustamist.
