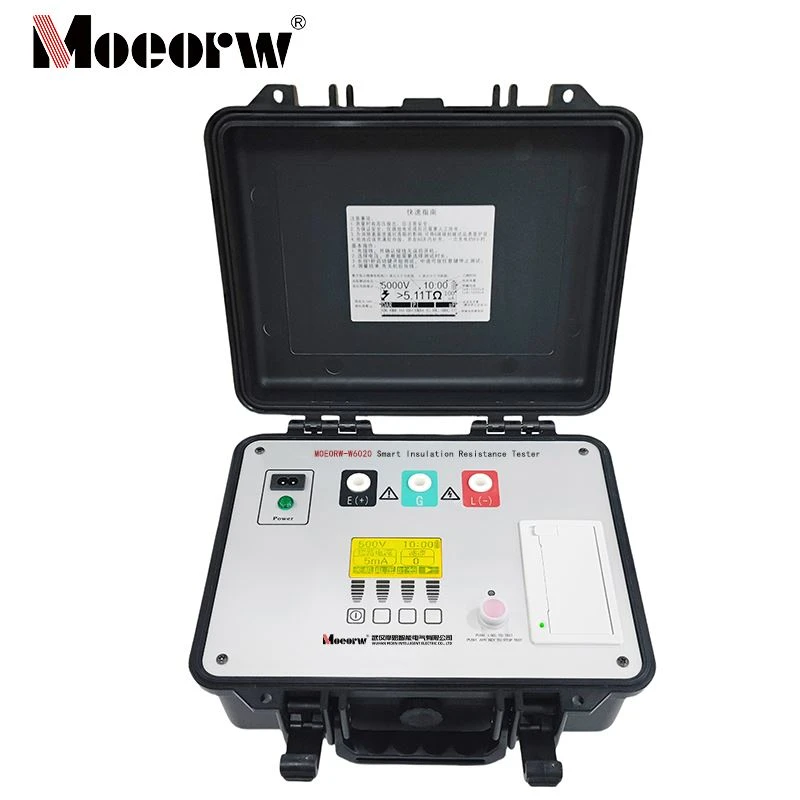

20kV intelligentne isolatsioonitakistuse tester

20kV intelligentne isolatsioonitakistuse tester

MOEORW-W6020 nutikas isolatsioonitakistuse tester, mille maksimaalne testimisvõimsus on 20 TΩ ning mitme -vahemiku pinge ja pinge käsitsi reguleerimise võimalused, vastab IEC ohutuseeskirjadele. Toetatud on tugev häiretevastane-jõudlus, mahtuvuslike katsekehade automaatne tühjenemine ja mõõdikute, nagu neeldumissuhe ja polarisatsiooniindeks, automaatne arvutamine. Sellel on lihtsaks kasutamiseks täielikult-hiinakeelne ekraan ning toiteallikaks on nii liitium-ioonakud kui ka vahelduvvoolu sisend. Tänu oma ulatuslikele varjestus- ja filtreerimisfunktsioonidele saab seda kasutada mitmesugustes isolatsioonitakistuse testimise olukordades.

- Pinge mõõtmise täpsus: 5% + 10V.

2. **Praegune-Seotud**:

- Voolu katsevahemik: 10 mA;

- Voolu mõõtmise täpsus: 5% + 0.2nA;

- Lühis-Ahela vool: reguleeritav väljund 2–5 mA (soovi korral on saadaval 10 mA versioon).

3. **Mahtuvus-Seotud**:

- Mahtuvustesti vahemik: 20 μF;

- Mahtuvuse mõõtmise täpsus: 15% + 0.03μF.

4. **Isolatsioonitakistuse test** (keskkonnatingimused: temperatuur 23±5 kraadi, suhteline õhuniiskus 45–75% suhtelise õhuniiskuse):

1. **Laia ulatusega kõrge-täppistestimine**: varustatud 7 katsevahemikuga-500 V, 1000 V, 2500 V, 5000 V, 10000 V, 15000 V ja 20000 V – saavutab maksimaalse isolatsioonitakistuse vahemiku 20 T 0 V. Toetab käsitsi pingerakendust, et vastata erinevatele testimisstsenaariumidele.

2. **Ohutus-ühilduv disain**: välja töötatud ja toodetud ohutusstandardeid rangelt järgides. Sisaldab kõikehõlmavaid sisseehitatud-kaitsemehhanisme ja kaitsme läbipõlemise hoiatusfunktsiooni, et tagada operaatori ja seadmete ohutus.

3. **Paindlik reguleeritav-lühisevool**: lühise-vool on reguleeritav, standardse maksimumiga 5 mA. Erinevate testobjektide nõuete täitmiseks on saadaval kohandatavad versiooniuuendused 10 mA lühise{6}}vooluversioonile.

4. **Kohalik testimisparameetri väljund**: kuvab automaatselt polarisatsiooniindeksi (PI) ja dielektrilise neeldumissuhte (DAR) testväärtused, võimaldades lekkevoolu ja mahtuvuse täpset tuvastamist isolatsiooni oleku igakülgseks jälgimiseks.

5. **Eriline häiretetaluvus**: säilitab stabiilse testimise täpsuse isegi keerulistes keskkondades, mille häirevoolud on kuni 2 mA, sobides kõrgete häiretega stsenaariumide jaoks.

6. **Intelligentne tühjenemise kaitse**: võimaldab mahtuvuslike katsekehade (nt kaablite) automaatse kiire tühjenemise ilma käsitsi sekkumiseta, suurendades testimise tõhusust ja ohutust.

7. **Kahekordne toiteallikas pikendatud tööks**: toiteallikaks on liitium-ioonaku, mis tagab kuni 4 tundi tööaega 20 000 V juures ilma koormuseta. Toetab samaaegset laadimist testimise ajal ja lülitub katkematuks tööks voolukatkestuse ajal automaatselt akutoitele.

8. **Kasutaja-sõbralik liides**: sellel on täielikult ingliskeelne ekraan koos intuitiivsete juhistega, mis hõlbustavad kasutamist. Sisaldab isolatsioonitakistuse simulatsiooni kolonni visuaalseks andmete esitamiseks ja sisseehitatud-digitaalset filtreerimist, et tõhusalt leevendada välistest häiretest põhjustatud mõõtmisvigu.

• Kõrgepinge{0}}ülekandekaablid, jaotusseadmed, generaatorid, trafod ja kõrgepinge{1}}kaitselülitid on elektrijaamade ja alajaamade põhikomponendid. Selliste seadmete isolatsiooni terviklikkust tuleb kontrollida spetsiaalsete katsete ja kontrollidega.
• Tööstuslikus tootmises hõlmab elektriseadmete -, sealhulgas mootorite, muutuva sagedusega ajamite ja tööpinkide- täielik elutsükli haldamine kriitilisi faase, nagu tehase vastuvõtutestid, regulaarne hooldus ja tõrkeotsing.
• Ehitusprojektide valmimise etapis on elektriahelate, jaotuspaneelide ja valgustus-/toitesüsteemide isolatsioonikatsed hädavajalikud.
• Laborikeskkondades hõlmab elektriline testimine peamiselt kriitiliste parameetrite, nagu elektroonikakomponentide ja isolatsioonimaterjalide lekkevool ja isolatsioonitakistus, täpset kalibreerimist.
• Lisaks tavapärastele rakendustele saab seda testimismetoodikat rakendada ka elektriseadmete isolatsiooniseisundi hindamiseks keemia- ja raudteetööstuses. See sobib eriti hästi-mahtuvusnäidiste testimiseks ja katsete läbiviimiseks tugevate-häirete korral.
